一：項目總體規劃

1.辦公樓葫芦娃成人网站項目介紹

1、布線係統將貫穿於各樓層的各個平麵。主要為網絡、數據、圖像、視頻等係統信號提供高性能傳輸路由。

2、作為一個綜合性的線路平台，應具有最大的兼容性和開放性，可滿足各類型通訊及計算機等的傳輸需要和網絡結構，提供一個標準化、高帶寬、低成本的網路環境。

3、係統應具有開放的模塊化結構，可靈活地進行資源分配，線路管理、變更和擴展。

4、係統應提供一個安全、有序、便於管理的設備安裝及連接環境，可快捷簡便地進行係統安裝和運行。

5、在充分考慮目前應用情況下，以高起點和適度超前的原則來規劃本係統。為各種高性能應用提供充足的傳輸帶寬，為日後係統的升級提供充足的空間。

6、采用目前國際上最先進的工程標準及規範，去設計和規劃係統。

2.辦公樓葫芦娃成人网站項目要求

基本情況：整個局域網采用以太網技術，主幹帶寬達1000Mbps，1000Mbps到桌麵。

1、  開放。采用標準RJ45接口，兼容不同廠家的標準產品。

2、  靈活。水平子係統支持語音、數據，支持100Base-T 1000Base-T等。

3、  先進。采用目前流行，具有一定先進技術的超六類係列產品。

4、  易於管理。麵板、配線架有明顯標識，機房線路管理、維護方便。

3.有關技術要求

1、符合最新的國際標準ISO/IEC11801超六類布線係標準，產品應符合做主網絡的高速、可靠的信息傳輸要求，並具有高度靈活性、可靠性、綜合性、易擴容性。

2、進行開放式布線，所有插座端口都支持數據通訊、話音和圖像傳遞，滿足電視會議，多媒體等係統的需要。

3、能滿足靈活的應用要求，即任一信息點能夠方便地任意連接終端設備。

4、所有接插件都應是模塊化的標準件，以方便管理並在將來有更大的發展時，容易地將設備擴展進去

5、能夠支持千兆速率的數據傳輸，可支持以太網、高速以太網、令牌環網、ATM、FDDT、ISDN等網絡及應用。

6、網絡易於管理。

4. 項目設計目標

1.兼容性：葫芦娃成人网站是完全獨立的而與應用係統相對無關，可以適用於多種應用係統。

2.開放性：係統應采用開放式體係結構，符合多種國際上現行的標準，對多數著名廠商的產品都是開放的，並支持所有通信協議。

3.靈活性：係統應采用標準的傳輸線纜和相關連接硬件，模快化設計，所有通道都是通用的。所有設備的開通及更改均不需改變布線線路，並可靈活多變組網。

4.可靠性：係統應采用高品質的材料和組合壓接的方式構成一套高標準的信息傳輸通道，每條通道都要采用專用儀器測試鏈路阻抗及衰減率，以保證其電氣性能。應用係統應采用點到點端接，任何一條鏈路故障均不影響其它鏈路的運行，從而保證整個係統的可靠運行。

5.先進性：係統布線方式合理。所有布線均應采用世界上最新通信標準，並為同時傳輸多路實時多媒體信息提供足夠的餘量。

6.經濟性：統一考慮網絡係統、通信係統和視頻係統，統一設計，統一施工，統一管理。避免重複勞動和設備占用。

7.可維護性：係統設計應科學合理，做到維護簡單、方便。故障影響範圍盡可能小。

5.結構化葫芦娃成人网站的設計標準及設計原則

TIA / EIA 568A   商務建築物電信布線標準

TIA / EIA 568-B    商務建築物葫芦娃成人网站標準

TIA / EIA 569    商務建築物電信布線路由標準

TIA / EIA 570    北美住宅和小型商用通訊布線標準

TIA / EIA 606       商用建築電信基礎設施管理規範

 TIA / EIA 607    屏蔽與接地規範

 EIA/TIA  TSB-67       商務建築物電信布線測試標準

EIA/TIA  TSB-72    集中光纖布線指導原則

ANSI FDDI    美國國家標準：分布式光纖數據接口

IEEE 802.3   國際電子電氣工程師協會：CSMA/CD接口方法

IEEE 802.5   國際電子電氣工程師協會：令牌環接口方法

NFPA 70    美國國家電力章程

ISOIEC 11801：2002 國際葫芦娃成人网站標準

EN 50173     歐洲商務建築物葫芦娃成人网站標準

EMC    歐洲電磁兼容性標準

YD/T926.1-2000 大樓通信葫芦娃成人网站係統標準（郵電部部頒行業標準）JGJ/T16-92       民用建築電氣設計規範

GBJ42-81         工業企業通信設計規範

GBJ79-85         工業企業通訊接地設計規範

GB/T50311-2000   建築和建築群葫芦娃成人网站係統工程設計規範

GB/T50312-2000   建築和建築群葫芦娃成人网站係統工程施工及驗收規範

YD/T926  1-2-1997  大樓通信葫芦娃成人网站係統行業標準

    6.設計原則

       1)全部采用符合葫芦娃成人网站標準的產品

        項目中采用的所有產品均符合國際EIA/TIA 568 及國內布線相關標準。

        2) 水平和骨幹電纜係統采用星形拓撲

　    水平電纜長度最大不能超過90米(295尺)，如果考慮跳線、接插線和設備電纜，可再增加10米，超過10米的長度，應從水平配線係統的90米限額中減去。

        3) 光纜，每個配線間采用8芯單模62.5/125μm GI光纖，各配線間的話音和數據骨幹電纜分開。

        4) 符合布線標準的結構化設計，便於信息點的增加、擴展、變更、移動，易於係統維護管理。

        5) 在每個主配線終端和通信配線間的話音和數據終端應分開。

        6) 每個工作站或工作區域應有兩條四對專用水平電纜，分別用於話音、數據。

       7) 電信配線間的位置設置應滿足90米(295尺)的最長水平配線要求。超出90米時，采用多個配線間。

7.係統詳細設計

7.1主幹布線需求

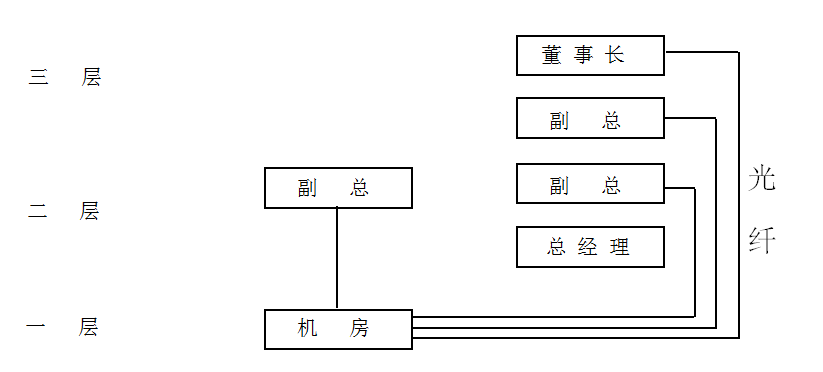

l 根據        的具體需求，本辦公樓內所有VIP辦公室的數據主幹均為8芯內型光纜，辦公信息點均選用CMR阻燃級別的6類網絡線，整個辦公樓的主幹線纜在每層有貫通的橋架相連，經各個弱電豎井至各樓層、再經豎井內垂直預設橋架、最後匯至1樓的主網絡機房。樓內主幹在豎井橋架裏走線並良好綁紮。係統數據主幹、語音主幹嚴格分開設置，按照一定的標準距離敷設，達到隔離。

7.2.主幹布線設計

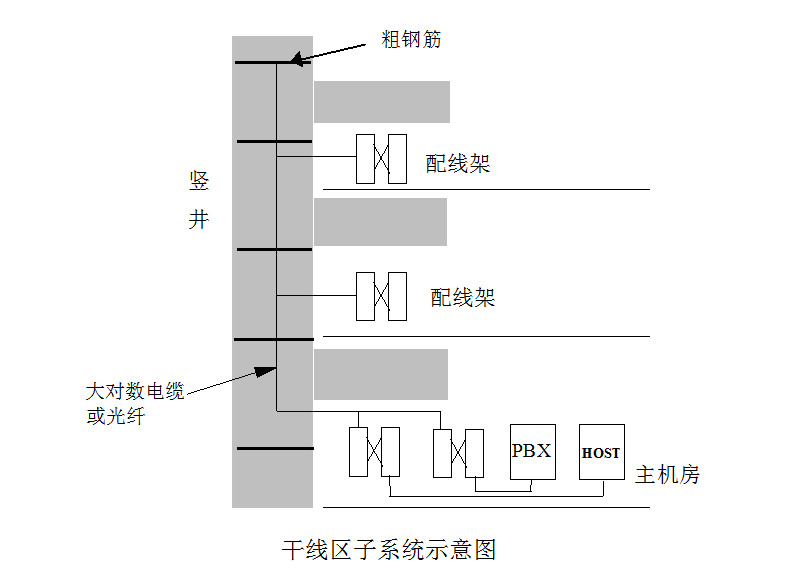

豎井中應立有金屬線槽，且每隔兩米焊一根粗鋼筋，以安裝和固定垂直子係統的電纜。豎井中的線槽應和各層配線室之間有金屬線槽連通。

7.3水平電纜的布放及管道

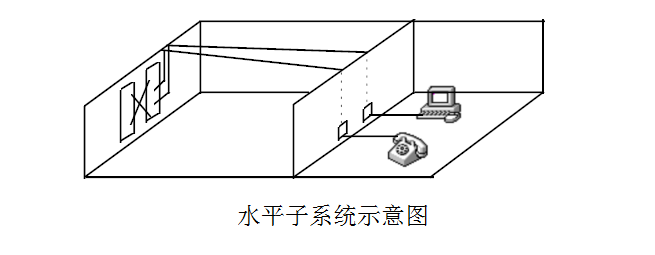

水平布線子係統指從樓層配線間至工作區用戶信息插座。由用戶信息插座、水平電纜、配線設備等組成。葫芦娃成人网站中水平子係統是計算機網絡信息傳輸的重要組成部分。采用星型拓撲結構，每個信息點均需連接到管理子係統。由網線構成。最大水平距離：90m（295ft）。指從管理間子係統中的 配線架的JACK端口至工作區的信息插座的電纜長度。工作區的patch cord、連接設備的patch cord、cross-connection線的總長度不能超過10M。水平布線係統施工是葫芦娃成人网站係統中最大量的工作，在建築物施工完成後，不易變更。因此要施工嚴格， 保證鏈路性能。

葫芦娃成人网站的水平線纜采用六類雙絞線。本工程水平區數據均采用六類網線。

7.4水平布線路由

對本項目，采用走吊頂的輕型裝配式槽形電纜橋架方案。為水平線纜係統提供機械保護和支持。裝配式槽形電纜橋架是一種閉合式的金屬槽架，安裝在天花板內，從弱電井引向各個設有信息點的開間。再由牆內的不同規格的鐵管及導槽，將線路引到辦公室的插座底盒內。走廊電纜通道

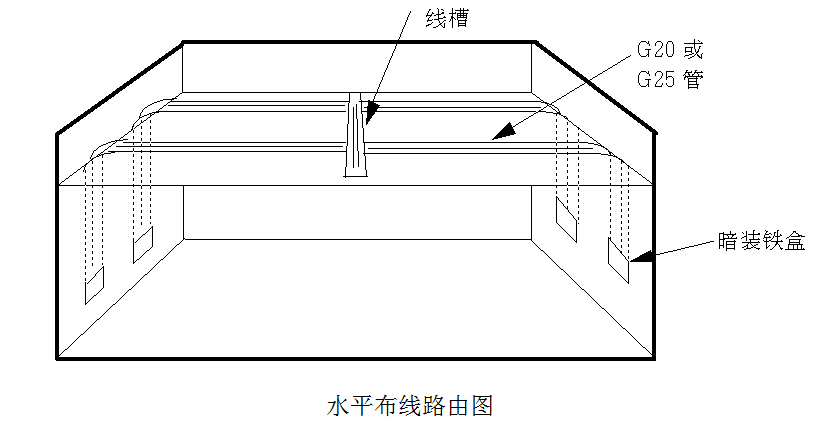

一般地，水平布線插座部分一般距地30cm擺放，最終通過水平垂直段線槽（管）、走廊主線槽等匯至相鄰的FD。本次的水平布線走線方式為暗敷。參看下麵的水平布線示意圖：

走廊的吊頂上應安裝有金屬線槽，進入房間時，從線槽引出金屬管，以埋入方式沿牆壁而下（或上）到各個信息點。

7.1.2水平布線設計

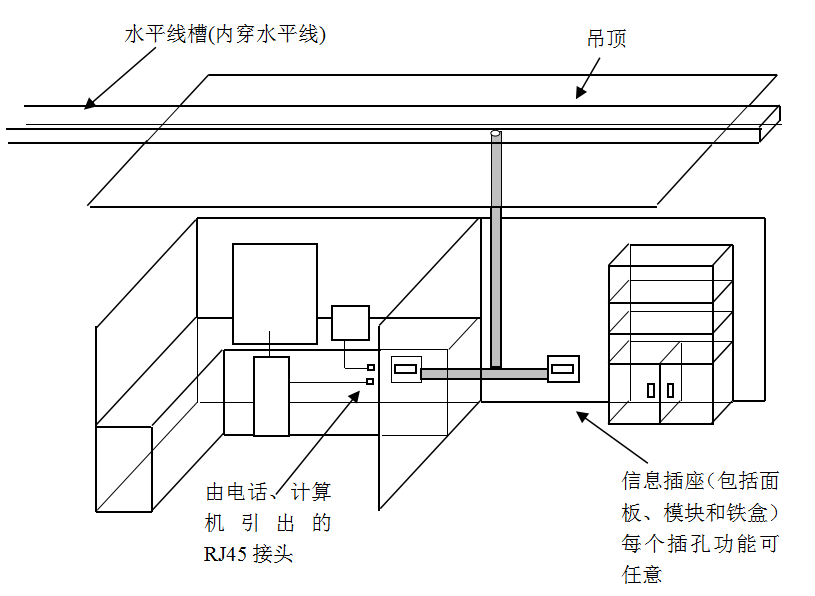

下圖是水平部分電纜沿公共的水平線槽分支到工作區各個插座的針對本工程的直觀示意圖：

RJ45埋入式信息插座與其旁邊電源插座應保持20cm的距離，信息插座和電源插座的低邊沿線距地板水平麵30cm。如下圖所示：

7.1.3水平布線器件

本次網絡布線所采用的網絡產品說明如下：

插座模塊：根據        的要求，信息模塊采用不同的顏色用以區分語音信息點和數據信息點，故數據點選用PM601，白色，最新6類千兆模塊，語音點選用GM301，白色，該種模塊與固定的PC601004線纜配合時,有極好的電氣性能，可以靈巧吻合地連接至任何係列模塊化插座、支架或表麵安裝盒中。語音與數據點均選用此類模塊，便於將來二者靈活調節換用和擴展。

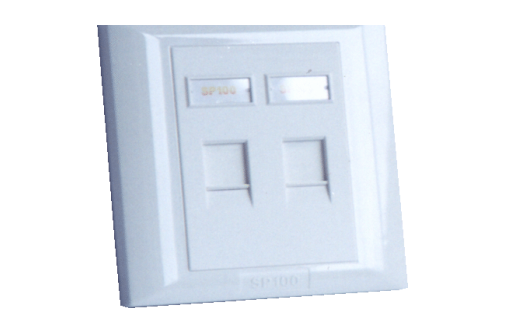

u 插座麵板：組合式麵板，白色，86x86，單孔或雙孔，麵板上均印有     的LOGER標誌。信息模塊選擇90度（垂直）牆上型安裝，適配國產86x86暗盒，CM防火等級。

u 水平線纜：數據線纜全部選用TCL六類非屏蔽線纜，中心十字架設計，23號線規，UL認證，水平配線長度不超過90米,支持高寬帶應用，包括1Gbps千兆位以太網、2.4Gbps ATM及高達550MHz的模擬寬帶語音應用，數據傳輸速率要比可靠性最高的五類電纜快6倍，向後兼容5類產品，有良好的工藝設計,使其安裝快捷簡易。

u 配線架：根據       的需求，配線間數據配線架選用24口快捷式配線架，語音配線架采用24口模塊化的配線架，這樣數據和語音既可以根據需求互換，又便於區別管理。語音用24口模塊化的配線架以精巧的模塊化設計，確保其性能可靠、兼容性及快捷簡易的安裝，更便於靈活跳接和管理，滿足用戶指定需求。配線間光纖點的端接選用12/24口機架式配線架來端接光纖。

u 工作區/配線架用跳線：數據跳線選用 RJ45－RJ45跳線PJ45-30，3米，支持千兆應用。語音跳線選用RJ45-110跳線PJ45-30，2米跳線，對應線纜數量要求，根據數據信息點按1：1的比率配備原廠工作區跳線。

7.2.4主幹布線器件

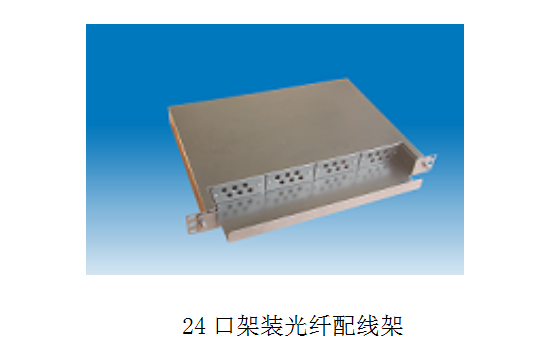

本工程數據主幹主要選用的8芯單模室內光纜，對應在樓層配線間使用24口架裝光纖配線架 FD1024端接。光纖連接選用的是單模LC耦合器和單模LC雙芯跳線作為尾纖來熔接光纖。平均損耗為0.1dB。

本工程語音主幹主要選用TCL 6類雙絞線，該線纜對語音應用有著良好支持，並可保證主幹容量為總信息點數量2倍的冗餘要求，滿足係統對餘量的要求。

配線間

配線間管理子係統設置在辦公樓與車間樓層配線房間、是水平係統電纜端接的場所，也是主幹係統電纜端接的場所；由大樓主配線架、樓層分配線架、跳線、轉換插座等組成。用戶可以在管理子係統中更改、增加、交接、擴展線纜。用於改變線纜路由。建議采用合適的線纜路由和調整件組成管理子係統。

管理子係統提供了與其他子係統連接的手段，使整個辦公樓布線係統與其連接的設備和器件構成一個有機的整體。調整管理子係統的交接則可安排或重新安排線路路由、因而傳輸線路能夠延伸到廠區的各個工作區。是葫芦娃成人网站係統靈活性的集中體現。

8.網絡拓展

整個廠區網絡管理

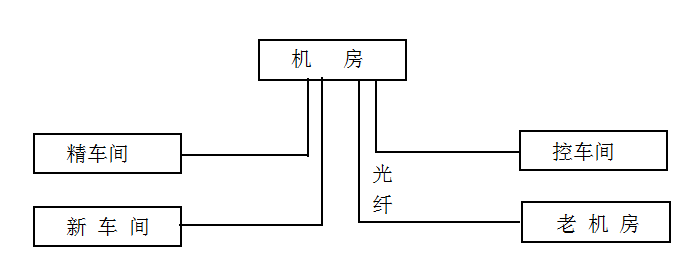

三塊應用：辦公樓內部網絡係統連成；辦公樓與車間網絡係統互相連接；辦公樓與老機房的連接。辦公樓與車間，老機房全部通過光纖連接。

9.布線管理

1.1信息點標號原則

布線工程中各處的信息點按照如下規則統一標號，如：

1. C1區一層數據點是C1CXX（C=Computer），

2. C1區一層語音點是C1PXX（P=phones），

3. C1區一層數據主幹是C1CBXX（B=Backbone），

5. C1區一層語音主幹是C1PBXX（B=Backbone）。

6. 其它區、層類似上述標識，區別在屬於哪一區的哪個樓層。

7. 各信息點標號與相對應的配線架卡接位置標號相同,特殊標號另行注明。

8. 標簽顏色按照相應規範。

在中心配線間需要區分各區分配線間的主幹，需要在標識處填寫詳細的建築物的名稱，便於管理。

1.2入戶線管理

網線經過防靜電地板進入相應機櫃，在完成分組、上架、理線、綁紮後進行最後的線纜卡接，具體情況應根據現場施工要求靈活處理，但總體須保證線纜的安全和理線的整齊美觀。

為了保持配線間的布局美觀，引進的配線間垂直主幹線槽應緊貼牆麵，切忌矗立於房屋中間。要求施工時，處理好線槽入口處的切角，既不能成直角，也不可探出牆麵。

1.3配線架打接表格

配線架打接表格直接提供了配線架與信息點之間的線纜打接順序，是工程施工安裝和竣工維護必備文檔，非常重要！一方麵能指導正常的施工，協調任務分配，另一方麵起到最終核對器件搭配是否合理的重要依據和日後管理維護的參考。

1.4標簽安裝

   按照要求,所有使用的標簽皆為專用機器打印，標簽都打印在永久性的標簽上，並用永久性的防水薄膜覆蓋。在穿線安裝施工的過程中所有的線纜都單獨標簽，終端的配線架對應的給出標簽，都使用標簽給出標識，所有的插座端口也給出安全的固定的標簽來標識，而且所有的插座麵板符合招標文件的要求看標簽就可以區分信息模塊是數據、語音，還是光纖應用。所有的配線和跳線都給予標識並單獨編號，使得最終用戶的管理更為方便快捷。
