視頻監控係統解決方案

一、係統總體設計

1.1.設計思路

在設計廠區視頻監控係統時，葫芦娃成人网站設計了網絡高清前端+NVR係統解決方案。

網絡高清前端+NVR係統解決方案：此套解決方案最大的特點就是全部數字化，前端使用網絡高清攝像機（網絡高清槍機），通過以太網傳輸，數字視頻信號直接輸入至NVR，進行視頻圖像的存儲。此套解決方案最大的特點就是係統全部數字化化，組網方便，後期點位擴展以及係統升級便利。

葫芦娃成人网站更多地考慮係統級的可靠性和人性化的人機交互界麵，主要包含以下幾部分內容：

（1）產品及輔件設計保障、產品質量保障、產品已用情況分析；

（2）傳輸網絡接入要求分析、承載性能分析、安全運行風險分析與規避方法；

（3）軟件平台架構分析、係統運行壓力節點分析判斷與對策；

（4）類似係統建設案例分析；

（5）公司品牌保障與強大的售後服務體係保障；

（6）基於分域、分級電子地圖的可視化人機交互界麵。

與此同時，係統建設成本是設計本係統時不可回避的問題，在同質、同功能、滿足並符合國家相關建設標準的前提下，在中央相關政策的積極倡導下，葫芦娃成人网站將優先選擇國產知名品牌。

通過與用戶、工程商、集成商的密切交流，葫芦娃成人网站將打造一套先進的、高可靠性的、智能化的、優質的並且極富經濟競爭力的廠區視頻監控係統。

“需求決定設計”，在可靠運行的前提下借助先進的視頻監控技術提升係統的先進性，滿足未來5年的發展要求；完善監控係統的管理和運用，使監控係統對安保、業務的作用最大化；完善係統之間的聯動和應用軟件的功能，使用戶在運用本套係統時能充分感受到穩定、實用和便利。充分利用監控資源，發揮整體效益，做到係統具有可持續發展特性。

1.2.係統定位

以上述設計思路為指導方針，結合用戶真實需求，葫芦娃成人网站設計團隊與用戶共同商議並確定了廠區視頻監控係統的定位：

1.高起點的設計係統，係統具有經濟性、可靠性、先進性和可持續發展特性；

2.強調係統的可靠性，確保高起點的先進係統在未來應用過程中的穩定、可靠，而且能長期不間斷無故障地運行；

3.強調係統的經濟性，利用新技術、新產品構建新係統，簡化係統建設難度和環節，提高子係統乃至部件的集成度，有效地、合理地降低係統建設平均成本；

4.強調係統的實戰性，一切圍繞用戶安全防範和業務展開，係統服務於實戰，具體體現在對潛在危害的察覺、對緊急突發事件的處理上；

5.強調係統資源的共享，讓本次建設的係統成為一個立體的、多層次的、全方位的、具備防禦層概念的視頻監控係統，開放式的軟件平台為係統資源二次利用、共享打下堅實的基石。

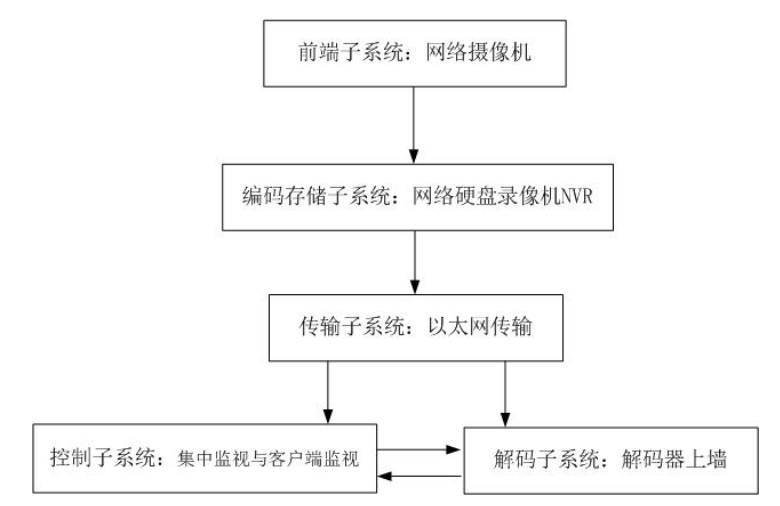

1.3.係統組成

任何規模、任何形態、任何階段的視頻監控係統都可歸納為：由前端子係統、傳輸子係統、存儲子係統、顯示子係統和控製子係統組成。本節著重闡述係統框架，對係統一級層麵做闡釋。

網絡高清前端+NVR係統：

（1）前端子係統

即廣泛分布在廠區視頻監控係統的各個監控點的攝像機及輔材，室外監控點還包括立杆、防雷、接地、光纖收發器等。

網絡係統前端使用網絡高清紅外槍機。

（2）編碼存儲子係統

即部署在監控中心的各種網絡硬盤錄像。主要完成前端子係統提供存儲服務。並為監控中心和分控客戶端提供資料檢索與回放服務。

網絡係統編碼存儲使用NVR，實現網絡前端視頻信號的存儲。

（3）傳輸子係統

網絡係統前端網絡攝像機視頻信號通過網線接入就近接入層交換機，接入層交換機進行匯聚，將網絡視頻信號傳輸至監控中心匯聚層交換機，通過以太網連接至NVR進行網絡視頻信號的存儲，通過以太網實現網絡視頻信號的傳輸。

（4）顯示子係統

即部署在監控中心的顯示設備，具體包括顯示器等。在本係統中工作人員借助黄色软件葫芦娃網絡監控軟件、在ＰＣ客戶端或NVR加顯示器上進行預覽回放操作。

1.4.拓撲結構圖

視頻監控係統組網拓撲示意圖：

在係統中廠區內安裝130萬像素網絡高清槍機DS-2CD2212(D)-5。高清攝像機的特點是圖像細膩清晰，通過後端控製，可以清楚的看清出入廠區人員的麵部特征。並通過網絡傳輸接入網絡硬盤錄像機，進行視頻錄像及網絡傳輸，並進行24小時監控。

二、係統詳細設計

2.1.前端子係統

視頻監控係統主要負責對全廠區環境、圍牆及大門進行全天候的視頻監視，，滿足生產運行對安全、巡視的要求。本係統設計了160個前端監控點，全部監控點均采用高清網絡攝像機，提供了清晰成像的質量。

2.1.1.監控點分布

內監控點主要是以下幾個區域。

1.廠區大門

廠區大門需要能夠看清進出工廠的人員及車輛，並能夠對進出車輛進行車牌識別。

2.周界圍牆

需要實時監控圍牆外的情況，做到無盲點、無死角。

3.廠區環境

需要實時監控設備運行情況

2.1.2高清紅外網絡筒型攝像機

主要特性

最高分辨率可達1280×960 @ 30fps,在該分辨率下可輸出實時圖像

采用ROI、SVC等視頻壓縮技術,壓縮比高,且處理非常靈活,超低碼率

逐行掃描CMOS,捕捉運動圖像無鋸齒

采用EXIR點陣式紅外燈技術，照射距離可達30-50米

ICR紅外濾片式自動切換,實現真正的日夜監控

支持3D數字降噪

支持雙碼流,支持手機監控

可支持PoE供電(可選)

符合IP66級防水防塵設計,可靠性高

支持走廊模式,背光補償,數字寬動態,自動電子快門功能,適應不同監控環境

功能齊全:心跳,鏡像,水印等

支持GB28181協議

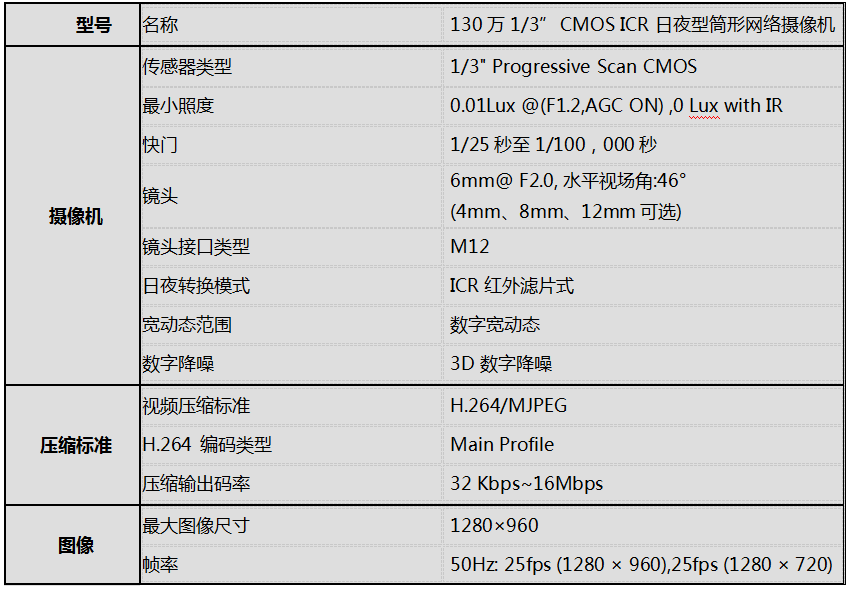

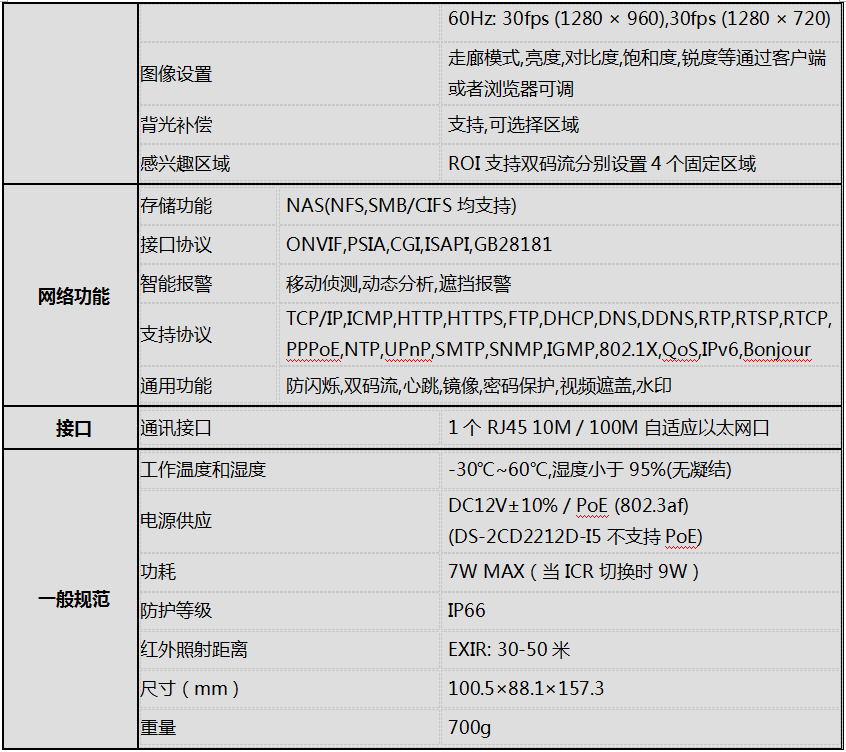

詳細參數

3.2.存儲子係統

監控中心對前端視頻圖像進行集中存儲，集中存儲可大大提高錄像資料保存的安全性與可靠性，減少由於錄像視頻資源丟失帶來的風險。

3.23.2.1網絡硬盤錄像機

主要性能

可接駁符合ONVIF、PSIA、RTSP標準及眾多主流廠商的網絡攝像機；

支持500W像素高清網絡視頻的預覽、存儲與回放；

支持IPC集中管理，包括IPC參數配置、信息的導入/導出、語音對講和升級等功能；

支持HDMI與VGA同時輸出，輸出分辨率最高均可達1920x1080p；

全新的UI操作界麵，支持一鍵開啟錄像功能；

支持冗餘錄像和假日錄像；

支持即時回放功能，在預覽畫麵下對指定通道的當前錄像進行回放，並且不影響其他通道預覽；

支持最大16路4CIF實時同步回放及多路同步倒放；

支持標簽定義、查詢、回放錄像文件；

支持重要錄像文件加鎖保護功能；

支持硬盤配額和硬盤盤組兩種存儲模式，可對不同通道分配不同的錄像保存容量或周期；

支持8個SATA接口， 可選支持1個eSATA盤庫，用於錄像和備份；

雙千兆網卡，支持網絡容錯以及雙網絡IP設定等應用；

支持黄色软件葫芦娃威視DDNS域名解析係統；

支持網絡檢測（網絡流量監控、網絡抓包、網絡通暢）功能。

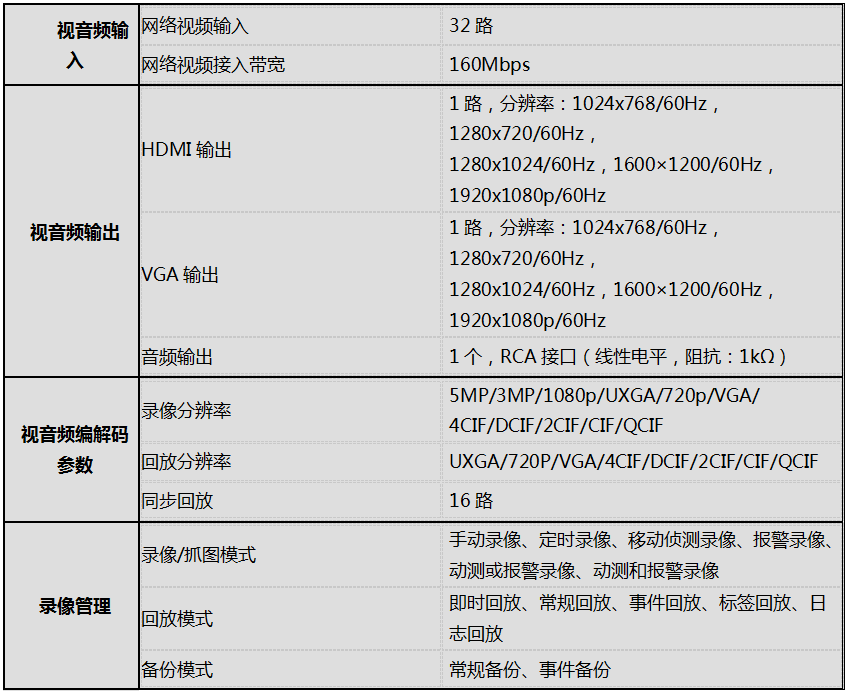

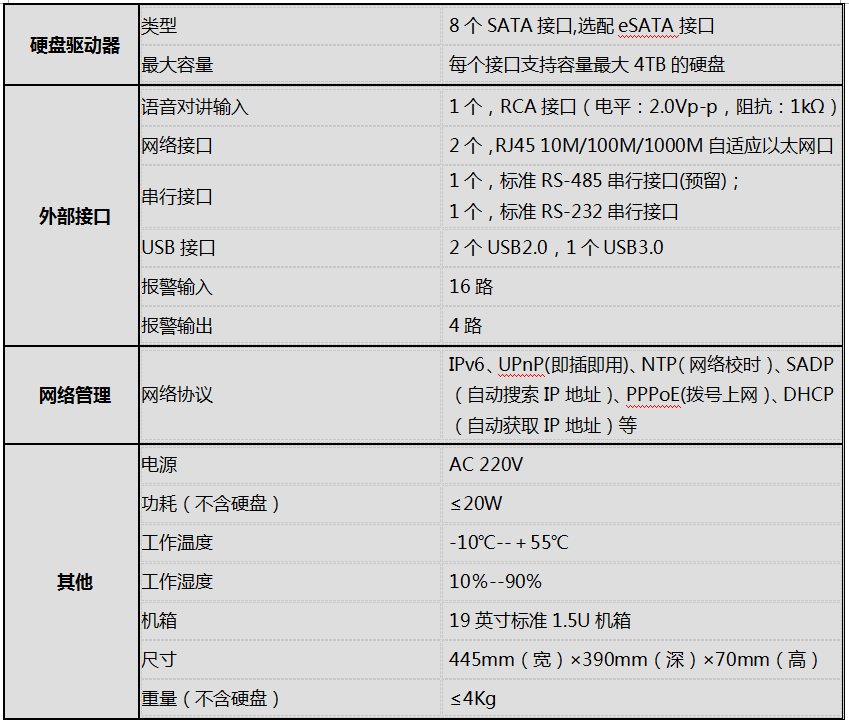

技術參數

2.2.2存儲空間的計算

單個通道24小時存儲1天的計算公式∑(GB)＝碼流大小（Mbps）÷8×3600秒×24小時×1天÷1024。

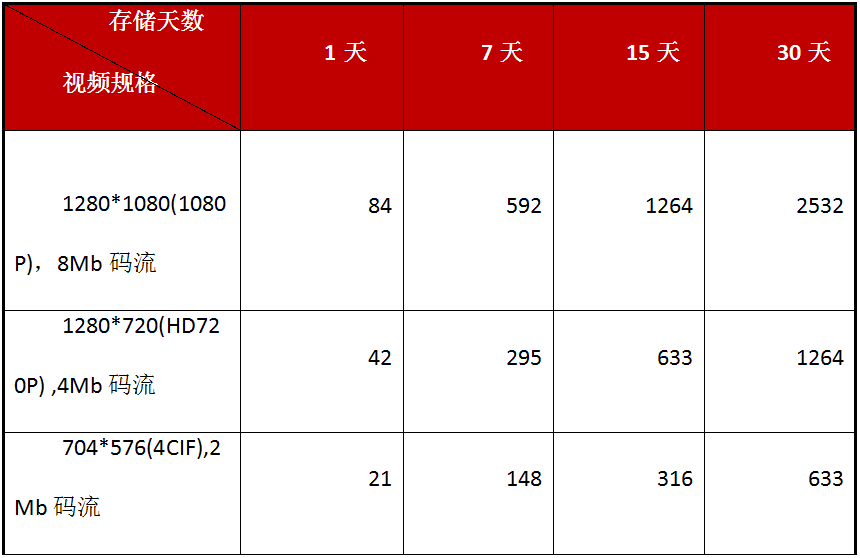

以一路視頻圖像在7天、15天、30天所需要的占用空間估算（實際配置時還需要考慮格式化、RAID、熱備盤的開銷。）：單位（GB）：

在本項目中，HD720P的視頻圖像有160個。根據上表所述，可以得出：

160路HD720P視頻圖像存儲30天需要存儲空間為：

160×633÷1024=99T

所以所有視頻圖像存儲30天需要總的存儲空間為：99T，需要2T硬盤錄像機專用硬盤50塊。

2.3.現實控製顯示

監控中心部署硬盤錄像機（NVR）、液晶監視器、網絡交換機等設備，使值班人員可以實時監控廠區情況。可以進行視頻圖像預覽、回放、控製等操作。

通過網絡交換機聯網組成一個監控係統。在PC客戶端通過網絡取流，可以實時調用視頻資源，所以在需要的辦公室裏可以用電腦來實現實時預覽，查看回放等操作。
