商業燈光智能照明控製係統解決方案

商業燈光智能照明控製係統應用說明

一、係統概述

傳統的照明控製一般采用開關手動控製，對於上述要求很難實現，而且線路十分複雜，操作非常繁瑣。隨著用戶要求的提高和技術的進步，傳統的照明控製由於許多問題無法解決而逐步被智能照明控製取代，這已成為一種趨勢。

智能照明控製係統可以實現對以下公共區域的綜合控製，主要有大堂、大堂吧、中庭（包括中庭立麵、中庭天花等）、大堂吧用餐區、酒吧、書屋、花店、西餅屋、西餐廳、服務總台、商務中心、中餐宴會廳、夜總會包括KTV包房、多功能廳及中庭周圍…等。

因此，采用Lite-Puter智能照明控製係統，累計近40年的工程經驗，計對不同區域、不同使用功能的照明通過智能化照明控製係統營造有層次、變化的燈光環境、美化生活；減少人力工作疏忽，節約能源和人力資源；降低人力工作強度，增強控製的靈活性和可靠性。

二、設計依據

《民用建築電氣設計規範》JGJ 16-2008

《建築電氣安裝工程質量檢驗評定標準》GB J303-88

《建築照明設計標準》GB 50034-2013

《智能建築設計標準》GB 50314-2015

《綠色建築評價標準》GB/T 50378-2014

強電廠家提供燈光控製圖紙

三、設計目的

通過智能化照明控製，給酒店各功能區域以煥然一新的風格！智能化照明控製技術是計算機技術、通訊技術、控製技術相結合、相滲透的產物，是現代高新技術的結晶。與以往的照明控製相比，它從人工控製、單機控製過渡到整體性控製，從普通開關過渡到智能化開關，其最突出的特點是能夠預置場景的變化，不同的照明回路強度組合形成不同的“場景”，場景可預置並存儲在控製器裏，調用時隻需按一鍵就能選擇場景和通過預設的程序自動變換場景（可按順序、時間、事件等），操作十分方便。就像人們通常在舞台上看到變化的燈光環境一樣，在日常生活和工作的空間中營造有層次的、變幻的燈光氛圍。

酒店可依據需要實現自動時間控製、自動順序控製、探測控製、事件程序響應控製、分割空間控製等多種方式的自動控製，也可增加自動日照控製、事件程序響應控製、遠程電話控製、遠程Internet控製等。

四、設計原則

1.可行性和適應性

保證技術上的可行性和係統的可適應性

2.實用性和經濟性

貫徹全麵應用，堅持實用、經濟的原則

3.先進性和成熟性

既要采用先進的理念、技術和方法，又要注意結構、設備的相對成熟。不但能反映當今的先進水平，而且具有發展潛力，能夠適應未來若幹年內的發展。

4.開放性和標準性

為了滿足所選用的技術和設備的協同運行能力、係統投資的長期效應以及係統功能不斷發展的需求。必須追求係統的開放性和標準性。

5.可靠性和穩定性

在考慮技術先進和開放性的同時，還應從係統結構、技術措施、設備性能、係統管理等方麵著手，確保係統運行的可靠性和穩定性，達到最大的平均無故障時間。

6.安全性和保密性

既要考慮信息資源的充分共享，更要注意信息的保護和隔離，因此係統應充分針對不同的應用和不同的網絡通信環境，采取不同措施，包括係統安全機製、數據存取的權限控製等。

7.可擴展性和易維護性

為了適應係統變化的需要，必須充分考慮以最簡潔的方法，最低的投資，實現係統的擴展和維護。

五、酒店智能照明解決方案

1.外立麵泛光照明

一般要求：突顯建築風格，能夠變換主題，表現設計理念節省能源，延長燈具壽命

解決方案：時間控製，根據傍晚、夜晚、深夜設置場景，自動控製，並且工作人員可以隨時靈活更改。設置照度感應，當出現暴雨天氣可自動調整場景設置。

2.酒店大堂照明

一般要求：突顯裝修檔次，節省能源，靈活使用空間延長燈具壽命

解決方案：時間控製，根據白天、傍晚、晚上、深夜、子夜設置場景，自動控製，並且工作人員可以隨時靈活更改。設置照度感應，當出現暴雨天氣可自動增加亮度。

3.公共走廊照明

一般要求：提供適當照度照明，節省能源，延長燈具壽命延長燈具壽命

解決方案：時間控製，根據白天、深夜設置場景，並且工作人員可以隨時靈活更改。設置照度感應，當出現暴雨天氣可自動增加亮度深夜開啟紅外感應控製，實現人來燈亮，人走燈滅。

4.小型會議室照明

一般要求：提供不同功能的照明，節省能源，方便使用

解決方案：根據迎賓、主題發言、放映、討論設置場景，並且工作人員可以隨時靈活更改。投影屏幕和窗簾可以自動升降。

5.大型會議室照明

一般要求：提供不同功能的照明，節省能源，方便使用

解決方案：根據迎賓、主題發言、放映、討論設置場景，並且工作人員可以隨時靈活更改。投影屏幕和窗簾可以升降。

6.總統套房照明

一般要求：提供不同功能的照明，使客人感覺到空間的舒適和裝修的豪華，節省能源，方便使用。

解決方案：根據迎賓、辦公、休息、會客設置場景，並且可以隨時靈活更改。窗簾可以自動升降，空調可以自動打開。

7.宴會廳照明

一般要求：提供不同功能的照明，節省能源，方便使用

解決方案：根據迎賓、清潔、中午餐、晚餐、發言設置場景，並且可以隨時靈活更改。窗簾可以自動升降，空調可以自動打開。

8.多功能廳照明

一般要求：提供不同功能的照明，靈活分區，節省能源，方便使用

解決方案：根據宴會、會議、舞廳、接待、音樂會設置區域，並且可以隨時靈活更改，可以按動按鍵或觸摸屏達到分區的效果，方便靈活。

以上等等都可以做到有效、便捷的綜合燈光控製，匯總起來主要包括以下區域的綜合控製，主要有大堂、大堂吧、中庭（包括中庭立麵、中庭天花等）、大堂吧用餐區、酒吧、書屋、花店、西餅屋、西餐廳、服務總台、商務中心、中餐宴會廳、夜總會包括KTV包房、多功能廳及中庭周圍…等。

9.各區域照明控製方式

大堂：

主要采用筒燈和燈槽。

筒燈建議采用節能型光源，不僅能節約能源，而且發光效率高；燈槽采用暖色調熒光燈，由於燈槽本身是利用反射光源，為了突出發光效果應使熒光燈管達到最大發光效率。

同時，我司根據以往的工程經驗，預留部分燈槽處的吊燈回路，整個大堂照明效果以暖色調為主，擬采用場景模式——

白天模式根據室外亮度，主要以筒頂燈為主，可根據合理的回路劃分，形成有規則、均勻的亮燈。

傍晚模式根據室外亮度，主要以筒頂燈為主、燈槽為主。

夜間模式主要以筒頂、燈槽、裝飾吊燈（亮度可調，如采用水晶燈可通過調光折射出不同的琉璃光彩）。

淩晨模式主要以筒燈為主。

迎賓模式可根據室外照度把各類燈具合理組合，基本接近夜間模式，白天亮度可適當降低些，晚間亮度達到100%，大廳內主要藝術作品主題照明射燈開啟，以達到烘托氣氛的效果。

電梯廳

電梯廳區域除客梯廳外還包括客梯廳背景牆。

背景牆主要采用射燈，突出背景牆裝飾物的造型、色彩等藝術特征，建議射燈的發光效率達到最高。

客梯廳采用筒燈和燈槽相結合，筒燈建議采用節能型光源，不僅能節約能源，而且發光效率高；燈槽采用暖色調熒光燈，由於燈槽本身是利用反射光源，為了突出發光效果應使熒光燈管達到最大發光效率。

大堂吧

大堂吧四周的立柱主要采用裝飾壁燈和發光燈柱，四周用燈槽勾圍，四周過道采用筒燈。

裝飾壁燈和發光燈柱與中空天花光源交相輝映。

筒燈建議采用節能型光源，不僅能節約能源，而且發光效率高；燈槽采用暖色調熒光燈，由於燈槽本身是利用反射光源，為了突出發光效果應使熒光燈管達到最大發光效率。

中庭（包括中庭立麵、中庭天花等）

中庭立麵

主要包括立柱暗藏筒燈，勾勒立柱藝術造型。

中庭天花

采用穹頂采用光纖燈，穹頂藏燈采用周邊采用意大利阿特米德4色燈，通過調光，可在穹頂無級、光滑的合成任意光色，輔之以兩邊的射燈的點綴，變化出耀眼奪目、絢麗多彩的夢幻光世界。

大堂吧與中庭立柱、穹頂天花組成一個有機整體，白天主要滿足首層大堂吧照明需求，以大堂吧燈光為主；夜間，以突出穹頂燈光變化為主，立柱燈光為輔。

大堂吧用餐區

天花采用可調光石英燈構成多個雙環，可設置不同場景。

背景牆采用射燈，為突出背景牆效果，射燈的發光效率達到最高。

四周筒燈建議采用節能型光源，不僅能節約能源，而且發光效率高。

酒吧

酒櫃采用可調光射燈點綴，酒瓶、酒杯發出褶褶光輝；吧台頂部采用燈槽，同時輔以可調光射燈的變化，增加酒文化的底蘊和吧台的品味。

西餅屋

背景采用可調光射燈點綴，頂部采用暗藏燈槽，同時輔以可調光射燈的變化，更加襯托玻璃櫃內西點色香味俱全。

書屋

書架采用射燈烘托，滿足讀者照明德需求，內部采用柔和暖色調筒燈，使書屋達到安逸、寧靜的效果。

花店

主要以柔和暖色調筒燈與可調光射燈相輔。

西餐廳

背景牆采用可調光射燈點綴主題藝術作品。

西餐廳中區采用藝術穹頂，拱型結構，中間以大型藝術水晶燈為主，暗藏燈槽勾勒圍邊。

用餐區域燈光采用可調光筒燈和石英燈構成圓環狀。

整個西餐廳根據功能需求采用場景控製，擬定場景如下――

宴會致詞筒燈亮度80%，致詞人區域背景射燈亮度100％、筒燈100％，燈槽全部開啟。

宴會筒燈亮度70%，花式吊燈亮度100%，主題背景射燈亮度100％，燈槽全部開啟。

冷餐會筒燈亮度50%，花式吊燈亮度70%，燈槽亮度100%，背景射燈80％。

備餐或清場筒燈亮度80%。

同時，可根據宴會的進程可以增加場景變換，如舉辦喜宴：可設置成迎賓、新郎新娘入席、發言、交換戒指、切蛋糕、開香檳等，借此烘托不同喜宴儀式的氣氛。

服務總台

服務總台前廳以構成環狀的筒燈和燈槽為主，以對稱均勻的筒燈為輔。

服務總台內燈光以隔柵燈和燈槽為主。

擬定在白天以筒燈為主，夜間以筒燈與燈槽相結合。

商務中心

以節能型筒燈為主，現場控製。

中餐宴會廳

以可調光吊燈、可調光筒燈、可調光石英燈、可調光射燈和燈槽為主，其中

主席台背景處可增加小型舞台透光燈。

整個宴會根據所舉行宴會形式，可采用多個場景控製――

宴會期間筒燈亮度、石英燈、射燈亮度70%，花式吊燈亮度100%。

備餐或清場筒燈亮度80%。

同時，可根據宴會的進程可以增加場景變換，如舉辦喜宴：可設置成迎賓、新郎新娘入席、發言、交換戒指、切蛋糕、開香檳等，借此烘托不同喜宴儀式的氣氛。

夜總會主廳

主要以可調光射燈、可調光筒燈、花燈和燈槽為主。

舞池和舞台燈光采用專業燈光控製係統，由DJ統一操控。

夜總會入口燈光燈槽和筒燈亮度100%。

舞池四周燈光可根據現場氣氛由服務生自行調節。

所有過道亮度100％。

酒吧、背景牆采用可調光射燈點綴。

KTV包房

以可調光雙位筒燈和裝飾背景射燈為主，擬采用各房間獨立控製，客人可根據需要，采用遙控器切換場景，場景包括：唱歌、遊戲、交談、舞步等，客人在服務生的指導下自行調整場景。

多功能廳

以富有層感的燈槽和可調光的筒燈、射燈、石英燈為主，配以裝飾壁燈點綴。

多功能廳可根據其使用功能不同設立多種模式，如會議：

報告模式應以突出發言人的形象為主，主席台射燈在70%-100%之間，透光燈適當開啟，以不影響發言人感覺為原則；聽眾席以筒燈（亮度80%）為主，燈槽開啟50％，方便與會人員記錄，同時壁燈全部開啟。

投影模式主席台隻留講解人所在位置筒燈亮度在50%；聽眾席以筒燈由前排至後逐漸增亮，燈槽開啟50％，壁燈全部開啟。

研討模式所有燈光全部開啟，亮度90%-100%。

入場模式聽眾席燈槽、筒燈和立柱壁燈全部開啟亮度100%，主席台同燈亮度50%。

退場模式聽眾席燈槽、筒燈和立柱壁燈全部開啟亮度100%。

備場模式主席台筒燈與聽眾席筒燈亮度均在70%。

以上所有模式場景變換，均設置淡入淡出時間1-10秒可調，保持場景切換不影響會議進程和視覺效果。

為方便服務人員平時進出該場所，在多功能廳外設置兩鍵開關，當需要進入時隻需點擊進入開關，室內自動打開部分燈光，滿足可視效果；當清場結束，關門後，隻需點擊清場開關，即可關閉所有燈具。

同時，在投影模式時可增加對投影儀的紅外控製。

中庭周圍

以組成規則圖形的筒燈為主，除滿足走廊照明外，主要配合中庭穹頂的燈光變化，使庭穹頂的燈光變化向四周延生。

上述所有區域的燈光環境設置，可根據裝璜環境和功能使用隨時調整、設定。

除上述擬控製區域外，可增加總統套房、行政套房、豪華套房內的燈光控製，並可與套房內的空調控製液晶顯示屏組合聯動，例如睡眠模式，隻需按動遙控器一個鍵，即可達到電視關閉、空調達到預設狀態、燈光達到預設狀態、窗簾自動關閉等。

也可增加室外泛光、室外庭院照明的統一控製。

六、係統設計

1.係統結構

Lite-Puter係統實現酒店的照明控製，它是一個二線製的智能控製係統，主要用於對照明控製係統的控製。除此之外還可以與其他如空調、消防、保安等係統聯動。

係統所有的單元器件（除電源外）均內置微處理器和存儲單元，由一對信號線（UTP5）連成網絡。每個單元均設置唯一的單元地址並用軟件設置其功能，通過輸出單元控製各回路負載。輸入單元通過群組地址和輸出單元建立對應聯係。當有輸入時，輸入單元將其轉變為Lite-Puter信號在Lite-Puter係統總線上廣播，所有的輸出單元接受並做出判斷，控製相應回路輸出。

Lite-Puter係統通過兩根總線連成網絡。總線上不及為每個組件提供直流電源，還加載了控製信號。Lite-Puter通過係統編程是控製開關與輸出回路建立邏輯對應關係，因此在設計時更加簡單、靈活。

2.係統組成

智能化控製係統是由係統單元、輸入單元、輸出單元三部分組成。

係統單元包括：主機、PC接口等；

輸入單元包括：四鍵智能開關、六鍵智能、五場景控製器等；

輸出單元包括：智能繼電器，智能調光器、紅外輸出單元等；

3.主要設備性能

Lite-Puter安裝軟件和技術手冊

提供齊全的安裝軟件和技術手冊，具有強大的圖形化界麵，菜單式操作編程，使用方便

導軌式安裝

連接Lite-Puter係統與電腦或調製解調器的通訊接口，同時又用作係統的時鍾發生器。通過PC接口，用電腦和鼠標可以直接控製Lite-Puter輸出單元，可以對Lite-Puter單元功能進行修改；可以對Lite-Puter係統進行監控和數據記錄；還可以用電腦來診斷故障。標準導軌式安裝方式，安裝更簡單。

場景控製器

有場景開關功能，可作為場景開關和多鍵開關使用。

導軌式輸出繼電器

標準導軌式安裝方式，安裝更簡單。每路通過的最大負載電流16A。多相或不同等級的低壓電源供電。

正常工作電壓220－240VAC

輸出額定電流16A/路

觸點類型無源幹接點

操作次數大於60000次

工作溫度0－45度

工作濕度0－98％RH

專業級模擬調光控製模塊

可以實時檢測回路電流值，具有軟啟動功能，對燈具有保護功能

正常工作電壓220－240VAC

輸出額定電流5A×4路

可調範圍2％－98％

靜態功率10W

工作溫度0－45度

工作濕度0－98％RH

12路16A專業級智能調光器

可以實時檢測回路電流值，具有軟啟動功能，對燈具有保護功能

正常工作電壓220－240VAC

輸出額定電流16A×12路

可調範圍2％－98％

靜態功率10W

工作溫度0－45度

4.係統特點

線路簡單，安裝方便，易於維護，節省大截麵線材消耗（可節約30％左右的材料費），降低建築開發商的投資成本和維修管理費用，縮短安裝工期(20%左右)，提高投資回報率。

運用先進的電力電子技術，不但可以實現單點、雙點、多點、區域、群組控製、場景設置、定時開關、亮度手自動調節、紅外線探測、集中監控、遙控等多種控製任務。並且可優化能源的利用，降低運行費用。

根據用戶需求和外界環境的變化隻需修改軟件設置，而非改造線路，就可調整照明布局和擴充功能，大大降低改造費用和縮短改造周期，適用於商業、工業、家居的不同使用要求。

控製回路與負載分離，控製回路的工作電壓為安全電壓，即使開關麵板意外漏電，也能確保人身安全。

當建築物停電後，由於Lite-Puter係統中每個輸入輸出單元都預存係統狀態和控製指令，因此在恢複供電時，係統會根據預先設定的狀態重新恢複正常工作，實現無人值守，提高物業管理水平。

Lite-Puter係統具有開放性，可以和其他物業管理係統（BMS），樓宇自動控製（BA），保安及消防係統結合起來，符合智能大廈的發展趨勢。

酒店照明智能化控製係統采用浙江中控的Lite-Puter控製係統，充分體現原有的照明設計意圖，建築與照明燈具在控製係統的監控管理下完美結合，渾然一體。

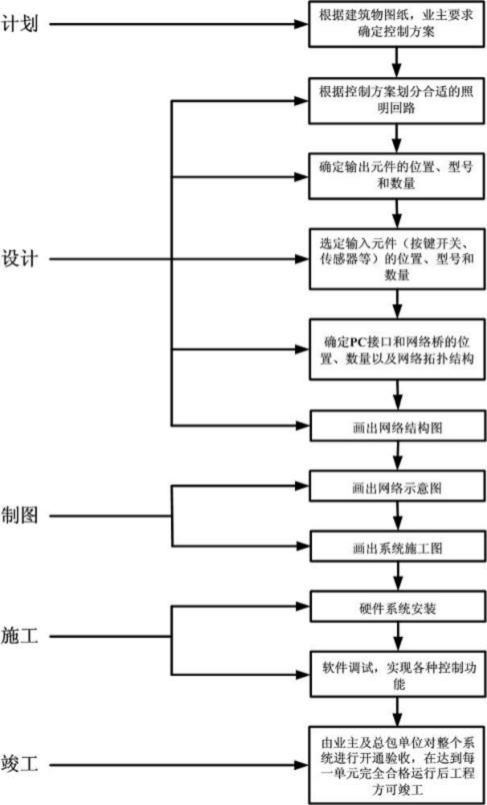

八、工藝流程安排
